P0691: Fan Kontrol Devresi Düşük Sinyal

E Eray Can Soylu · Konsey atölyesi · 3 dk okuma · Yayın: 8 Temmuz 2026 · Güncelleme: 1 Kasım 2026

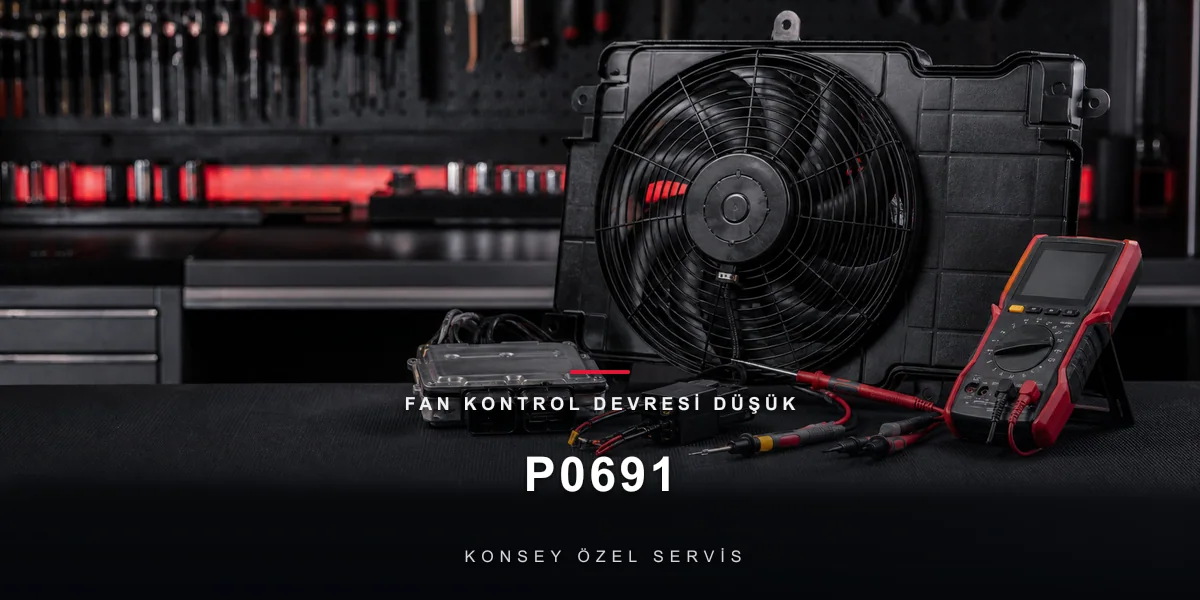

P0691: Fan Kontrol Devresi Düşük Sinyal için Konsey Özel Servis görseli
Kısaca: P0691, soğutma fanının kontrol devresinde gerilimin beklenenden düşük olduğunu söyler. P0480 genel devre arızasıdır; P0691 daha belirgin bir iz bırakır; hat şaseye kaçıyor ya da devrede fazla akım çeken bir yük var. Pratikte iki hikâyeden biridir; yaşlanan fan motoru fazla akım çeker ya da radyatör önündeki kablo şaseye değer. Akım ölçümü ve hat izolasyon testi ikisini ayırır.

Soğutma fanı, trafikte ve klima açıkken radyatörü serin tutar. Motor beyni fanı bir kontrol hattıyla sürer. P0691, bu hatta gerilimin beklenenden düşük olduğunu söyler. Genel devre arızası P0480'dir. P0691 daha belirgin bir elektriksel iz bırakır: hat şaseye kaçıyor ya da devrede fazla akım çeken bir yük var.

İki klasik hikâye

Hikâye Ne olmuştur? İpucu
Zorlanan fan motoruRulman ve kömürler yaşlanmış; motor döner ama normalden çok akım çeker. Fazla yük sigortayı attırır, röle kontağını yakar, kontrol gerilimini düşürürDönerken zorlanma sesi, yavaş kalkış, elle çevirince ağırlık
Hat kısa devresiFan demeti radyatör önünde taş, su ve titreşim bölgesinde gezer; yıpranan kablo şaseye değerTekrar tekrar atan fan sigortası
Röle ya da fan modülüYanık kontak, erimiş soketSoket çevresinde kararma

Fan devresi zorlanınca

İbre yükselirse

Sıcaklık yükselir ya da kırmızı soğutma uyarısı gelirse güvenli yerde durun. Radyatör kapağını açmayın. Buhar ya da sıvı kaybında motoru yeniden çalıştırmadan yol yardımı alın.

Teşhis adımları

  1. Fan akımı: Pens ampermetreyle çalışma akımı okunur. Üretici değerinin üstü, yorgun motorun itirafıdır.
  2. Hat izolasyonu: Kontrol hattının şaseye kaçağı ölçülür; demet radyatör önünde gözle izlenir.
  3. Röle ve modül: Yanık kontak, erimiş soket, ısı izi.
  4. Mekanik: Fan elle çevrilir; ağırlık ya da takılma rulmanı gösterir.
  5. Komut testi: Cihazla fana komut verilir; tepki ve akım birlikte izlenir.
  6. Onarımdan sonra akım yeniden ölçülür; motor ısıtılıp fanın devreye girişi doğrulanır.

Fanın sürekli çalışması için radyatör fanı sürekli çalışıyor, kontak kapalıyken dönmesi için kontak kapanınca fan çalışıyor yazılarına bakabilirsiniz. Bu kodla (P0691) gelen araçlara nasıl baktığımız arıza tespiti ve ölçüm sayfasında yazıyor.

Güvenlik notu

Elektrikli fan, kontak kapalıyken bile kendiliğinden çalışabilir. Motor soğuk ve araç emniyetteyken, üreticinin enerji kesme yöntemi uygulanıp fanın devreye giremeyeceği doğrulanmadan fana elle dokunulmaz.

Kendi başınıza yapmamanız gerekenler

Fan sigortası atınca hızlı bir çözüm aramak doğaldır. Ama bazı kısa yollar yeni bir arıza doğurur.

  • Atan fan sigortasının yerine daha büyük bir sigorta takmayın. Sigorta, kabloyu yanmaktan korur. Büyüğü takılınca kablo ısınabilir.
  • Fanı doğrudan aküye bağlayıp sürekli çalıştırmayın. Kabloda kısa devre varsa soket ve kablo zarar görür.
  • Kodu silip yola devam etmeyin. Kod silinse de sebep yerinde durur; fan gerektiğinde çalışmayabilir.

Ölçüm yapılmadan parça değişirse para boşa gider. Kural basittir: önce ölçüm, sonra parça. Fan akımı ve hat ölçülünce zorlanan motor ile kaçan hat birbirinden ayrılır.

Usta notu: fan devresi düşük
  • Fan motoru akımı kalkışta ve sürekli çalışmada ayrı okunur; kalkış akımı yüksek, sürekli akım üretici aralığının üstündeyse motor yorgundur.
  • PWM ile sürülen fanlarda ayrı bir fan ünitesi bulunur. Kontrol hattı düşükse ünite girişi ve beyin çıkışı ayrı ölçülür. Ünite içindeki kısa devre de aynı kodu üretir.
  • Hat izolasyonu kontak kapalı, fan soketi ayrıyken ölçülür; şaseye direnç düşükse demet izlenir.
  • Yanan röle kontağı yeni röleyle geçici düzelir; fan akımı düşürülmeden yeni röle de yanar.

Sık sorulan sorular

P0691 ne demek?

Fan kontrol devresinde gerilimin düşük olduğunu söyler. Ya fan motoru fazla akım çekiyor ya da hat şaseye kaçıyor.

P0691 varken araç kullanılır mı?

Fan gerektiğinde çalışmayabilir; trafikte hararet yapabilir. Klimayı kapatıp hararet ibresini izleyin. İbre yükselirse güvenli yerde durun ve yol yardımı alın.

P0480 ile P0691 farkı ne?

P0480 genel devre arızasıdır. P0691 gerilimin düşük olduğunu söyler; kısa devre ya da fazla akım izi taşır.

Fan sigortası sürekli atıyor; neden?

Ya fan motoru fazla akım çekiyor ya da kablo şaseye değiyor. Akım ölçümü ve hat kontrolü ayırır.

Fan motoru değişince kod geçer mi?

Motor yorgunsa evet. Kablo kısa devresiyse hayır; yeni motor da aynı kodu üretir.

Fan sigortasını büyütmek çözüm mü?

Hayır. Sigorta kabloyu korur. Daha büyük sigorta, kısa devrede kablonun ısınmasına yol açabilir. Önce fazla akımın sebebi bulunur.

Fan devresi yapısı araca göre değişir. Buradaki iki hikâye yol gösterir; karar akım ölçümü ve izolasyon testiyle verilir.

Zorlanan motor mu, kaçan hat mı?

Fan akımı pens ampermetreyle, hat izolasyonu ölçü aletiyle kontrol edilir; röle ve soket ısı izi için incelenir.
