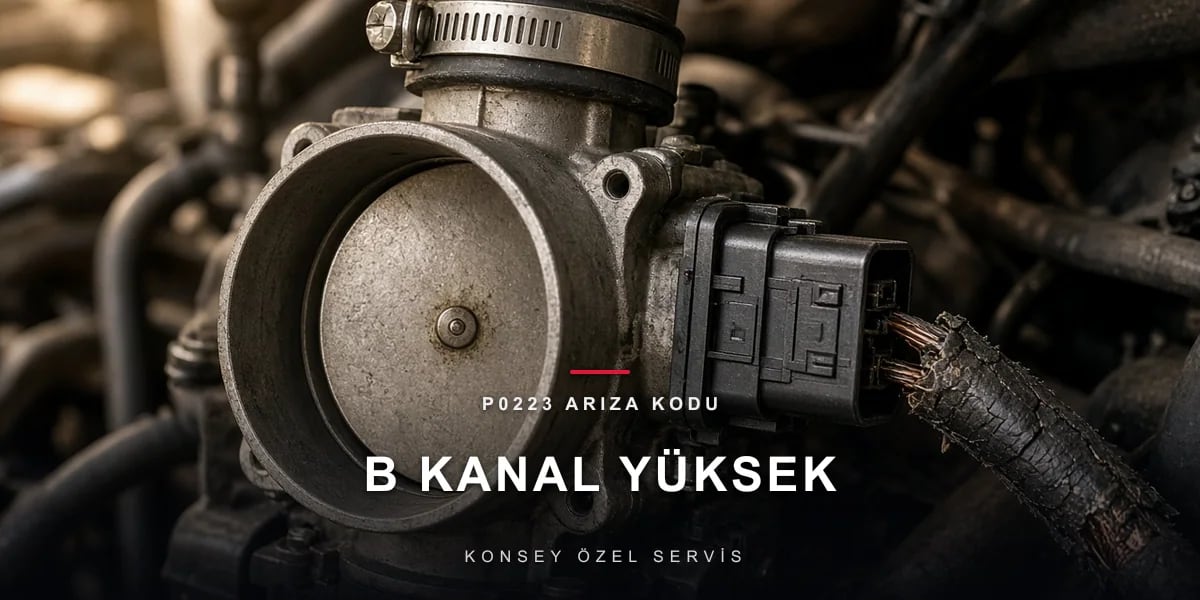

P0223: Gaz Konum Sensörü B Kanalı Yüksek
E Eray Can Soylu · Konsey atölyesi
·
3 dk okuma
·
Yayın: 15 Eylül 2026 · Güncelleme: 21 Ekim 2026
Kısaca: P0223, gaz konum sensörünün B kanalındaki gerilimin üst sınırı aştığını söyler. Bu bir elektrik kodudur, kelebeğin açık kaldığını göstermez. Kopuk şase ve sinyal telinin beslemeye kısa devresi bakılan nedenlerdendir. B kanalının yeri şemadan bulunur, sonra teller ölçülür.
Gaz konum sensörleri iki kanalla çalışır ve her kanal kendi sinyalini üretir. Beyin, bu iki sinyali hem tek tek hem de birlikte denetler. P0223, B kanalının geriliminin üst sınırın üstüne çıktığını söyler. Dip yönü P0222, aralık kodu P0221 yazılarında anlatılır.
Tavan kodu ne demektir?
Sağlam bir sensör, kelebek tam açıkken bile üst sınırın altında kalır. Bu yüzden üst sınırı aşan bir sinyal, gerçek konumdan gelmez. Gerilimi yukarı iten bir elektrik sorunu vardır. P0223 bu sorunu B kanalı için bildirir. B kanalının genel devre kodu P0220 yazısında yer alır.
Sinyali yukarı iten arızalar
| Bulgu | Olası neden | Ne kontrol edilir? |
|---|---|---|
| B sinyali beslemeye eşit | Sinyal telinin besleme teline kısa devresi | İki tel arası direnç |
| Besleme normal, sinyal üstte | Sensörün şase teli kopuk | Şase teli ve pim teması |
| Kod pedal oynayınca geliyor | Gevşek fiş ya da çıkık pim | Fiş kilidi ve pim oturması |
| Kablo sağlam, kod duruyor | Sensör içindeki B izinin arızası | Canlı veri ve sensör ölçümü |
Üç telli bir sensörde şase koparsa sinyal, besleme tarafına doğru kaçar. Sensörün içi artık beslemeyi bölemez ve çıkış yukarıda kalır. Bu yüzden tavan kodunda şase teli ilk ölçülen hatlardan biridir. Sinyal teli kopmuşsa davranış beyin tasarımına bağlıdır ve şemadan doğrulanır.
A kanalı ve diğer sensör kodları
A kanalının tavan kodu P0123 olarak kaydedilir. Pedal sensörünün iki kanalı arasındaki uyumsuzluk ise bazı araçlarda P2138 koduyla bildirilir. Gaz kelebeği sensöründe A ve B kanalı uyumsuzluğu ise P2135 koduyla kaydedilir. P0223 ise yalnız B kanalının tavanda olduğunu söyler. Bu ayrım, doğru tele gitmek için önemlidir.
Motor yıkamadan sonra çıkan kod
Tavan kodu bazen motor bölmesi yıkandıktan sonra ortaya çıkar. Fişe giren su, sinyal ile besleme pimi arasında köprü kurabilir. Bu yüzden araçta son yapılan işler de hatırlanmalıdır. Islak fiş kurutulur, pimler incelenir ve ölçüm yeniden yapılır.
B kanalı kelebek gövdesinde ya da pedal ünitesinde olabilir. Hangisinin geçerli olduğu araç ve motor koduna göre şemadan bulunur. Pedal ünitesinin yapısı için gaz pedalı sensörü yazısına bakabilirsiniz. Yanlış üniteyi değiştirmek tavan kodunu kapatmaz.
Sürüş sırasında beyin ne yapar?
Beyin, B kanalına güvenemeyince gazı sınırlar ve motoru koruma moduna alır. Araç yavaş hızlanır, pedal tepkisi azalır. Gösterge panelinde motor ya da gaz uyarısı belirebilir. Güç aniden düşerse trafikten güvenle çıkın. Pedal tepkisi beklenmedik davranıyorsa araç sürülmez.
Tavan kodu için ölçüm sırası
Tavan kodunda ilk iş, kablo demetinin geçtiği yerleri gözle izlemektir. Ezilmiş ya da erimiş bir kılıf, iki teli birbirine değdirebilir. Bu bölüm bulunursa ölçüm doğrudan oradan başlar. P0223 için randevu öncesi arıza kodu okuma sayfasını inceleyebilirsiniz.
- Kodlar okunur, A ve B değerleri kayıt anıyla birlikte not edilir.
- B kanalının yeri ve pinleri şemadan bulunur.
- Fiş açılır, şase pimi ve B pimi incelenir.
- Şase teli, beyne kadar kopukluk için ölçülür.
- Sinyal teli, besleme teline kısa devre için ölçülür.
- Kablo sağlamsa B değeri canlı veride hareketle izlenir.
Teknik ayrıntı: B kanalının üst sınırı
- Sensör, beyinden aldığı beslemeyi konuma göre bölerek sinyal üretir.
- Üretici, üst ucu beslemenin biraz altında tutar, böylece kısa devre ayırt edilir.
- Şase kopunca sensörün çıkışı besleme seviyesine yaklaşır ve tavan kodu oluşur.
- Sınır değerleri ve pin dizilimi araca göre değişir, şemadan doğrulanır.
Sık sorulan sorular
P0223 kelebek açık kaldı demek mi?
Hayır. P0223, B kanalının elektrik değerinin tavanda olduğunu söyler. Kelebeğin konumu bu kodu tek başına üretmez.
P0223 ile P0222 farkı ne?
P0222 B kanalının dipte, P0223 tavanda kaldığını söyler. Aranacak tel arızaları da farklıdır.
P0223 ile yola devam edebilir miyim?
Güç düştüyse emniyetli bir noktada durun. Pedala tepki bozuksa sürüş sürdürülmez.
P0223 için ilk hangi tel ölçülür?
Şase teli ve sinyal ile besleme arası ilk bakılan yerlerdir. Sıra şemaya göre kurulur.
Kelebek gövdesini değiştirmek P0223'ü siler mi?
Kablo arızasında silmez. B kanalının yeri ve teller ölçülmeden parça değişmez.
P0223 için anlatılan sıra genel bir yol göstericidir. B kanalının yeri, sınır değerleri ve pin dizilimi araca göre şemadan doğrulanır.
B kanalının tavan nedenini bulalım
B kanalının yeri şemadan çıkarılır. Şase, besleme ve sinyal teli ölçülür, parçaya ölçüm bitince karar verilir.
