P0120: Gaz Kelebeği Konum Sensörü Devresi

E Eray Can Soylu · Konsey atölyesi · 3 dk okuma · Yayın: 8 Temmuz 2026 · Güncelleme: 20 Ekim 2026

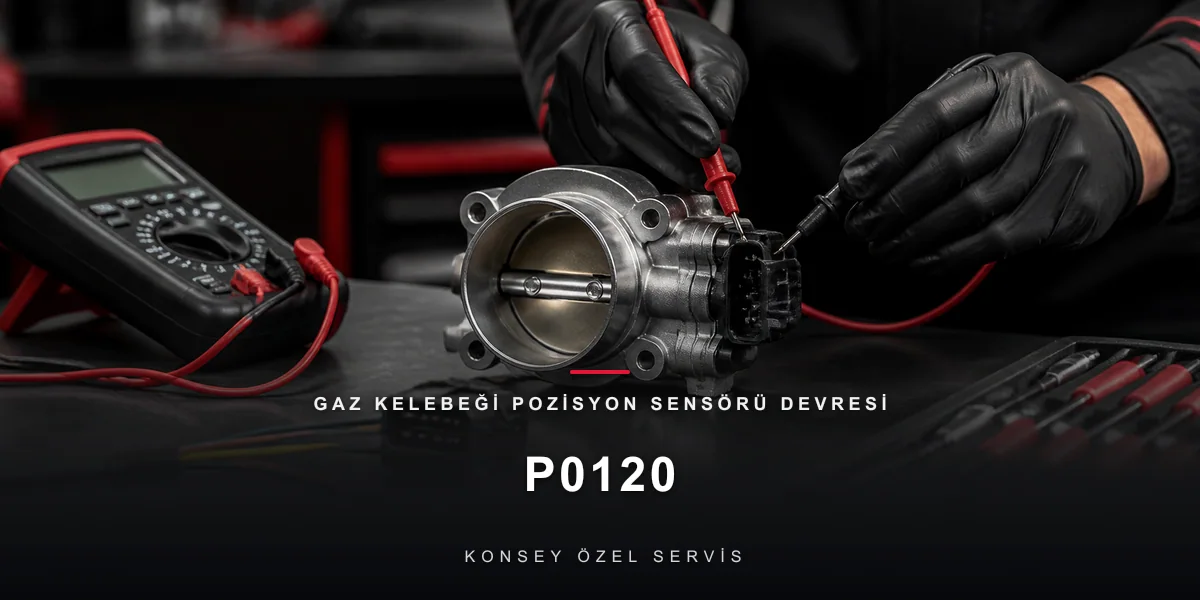

P0120: Gaz Kelebeği Konum Sensörü Devresi için Konsey Özel Servis görseli
Kısaca: P0120, gaz kelebeğinin ne kadar açık olduğunu bildiren konum sensörünün devresinde arıza olduğunu söyler. Beyin kelebeğin gerçekte nerede olduğunu ancak bu sensörle bilir; veri kaybında gaz tepkisini sınırlar. Pedal tepkisiz ya da gecikmeli kalır, rölanti kilitlenir, EPC lambası yanar. Nedenler aşınmış sensör pisti, fiş ve kablo, ortak 5 volt hattı. Canlı veride pedal yavaşça basılırken kesintisiz artış izlenir.

Elektronik gazlı araçta gaz pedalı ile kelebek arasında tel yoktur. Kelebeğin ne kadar açık olduğunu motor beynine bir konum sensörü bildirir. P0120, bu sensörün devresinde arıza olduğunu söyler. Beyin, kelebeğin gerçekte nerede olduğunu ancak bu sensörle bilir; veri kaybında güvenli tarafa çekilir ve gaz tepkisini sınırlar. Yönlü kardeşleri P0122 (sinyal dipte) ve P0123 (sinyal tavanda), mantıksız sinyal için P0121 vardır.

Araçta ne olur?

  • Gaz pedalına tepkisizlik ya da gecikmeli, sınırlı tepki.
  • Sabit yüksek ya da sabit düşük rölanti; beyin güvenli açıya kilitler.
  • Beyin gücü kısar; VW grubunda EPC lambası yanar (limp mode nedir).
  • Aralıklı vakada seyirde anlık güç kesilmesi, sonra düzelme; aralıklı temas ihtimalini artırır.

Gaz tepkisi kaybolursa güvenli yerde durun; kalabalık trafikte kısıtlı güçle devam etmeyin.

Nedenler

Neden Açıklama İpucu
Aşınmış sensör pistiEski tip sürgülü sensörlerde belirli açıda "delik" oluşurGaz hep aynı noktada tekler
Fiş ve kabloTitreşimli bölge; oksit, gevşek pim, kırık telKasiste gelip giden kod
Ortak 5 volt hattıAynı hattı paylaşan başka bir sensörün kısa devresi bu sensörü de düşürürBirden çok sensör kodu birlikte (P0641)
Kelebek gövdesi elektroniğiYeni araçlarda sensör gövdeye bütündürHat temiz, sinyal yok
Beyin girişiSeyrekHepsi temiz

Çift sensör mantığı

Yeni kelebeklerde iki sensör vardır; birbirini doğrular. Biri bozulursa beyin çelişkiyi görür ve P2135 düşer. P0120 tek kanalın devresini işaret eder; teşhiste iki kanal yan yana izlenir.

Canlı veri altındır

Pedal yavaşça basılırken kelebek pozisyon yüzdesinin kesintisiz ve orantılı artışı izlenir. Sıçrama, donma ya da belirli açıda "delik" anında görünür. Bu test, sensör pistinin aşınmasını sökmeden yakalar. Ardından:

  1. 5 volt referans hattı fişte ölçülür; yoksa aynı hattı paylaşan sensörler tek tek ayrılır.
  2. Şase ve sinyal hattı ölçülür.
  3. Fiş ve demet oynatılır; canlı veride sıçrama görülürse sorun tesisattadır.
  4. Hat sağlamsa sensör ya da bütün kelebek gövdesi yenilenir; ardından temel ayar yapılır.

Kumanda tarafındaki kod için P0638, kelebeğin genel yapısı için gaz kelebeği arızası yazıları yardımcı olur. Temel ayar yapılmadan yeni sensör de kod üretebilir. Bu kodla (P0120) aracınızı getirmek isterseniz Ankara’da arıza tespiti ve soğutma sistemi servisi sayfalarına göz atın.

Güvenlik

Elektronik gaz sisteminde yedeklilik vardır; ama arıza davranışı üreticiye göre değişir. Yüksek rölanti, beklenmedik hızlanma ya da gaz tepkisi kaybı varsa aracı kullanmayın. Fişle kendiniz oynamayın; sensör güvenlik zincirinin parçasıdır.
Teknik ayrıntı: TPS devresi
  • Potansiyometre tipi sensörde 5 V referans, şase ve sinyal ölçülür; sinyal pedal taranırken kesintisiz rampa çizmelidir.
  • Çift sensörlü gövdelerde kanallar ters eğimli ya da farklı aralıklıdır; tek kanal sapması o kanalın hattını ya da elemanını gösterir.
  • Ortak 5 V hattı çöktüğünde birden çok sensör kodu eş zamanlı düşer; kaynak ayırma testiyle bulunur.
  • Gövde değişiminin ardından adaptasyon tamamlanmadan kod ve güç sınırı devam eder.

Sık sorulan sorular

P0120 varken araç kullanılır mı?

Koruma modunda, düşük güçle, kısa bir mesafe gidilebilir. Gaz tepkisi yoksa ya da beklenmedik hızlanma varsa kullanmayın.

P0120 kesin sensör değişimi mi demek?

Hayır. Fiş, kablo ve ortak 5 volt hattı aynı kodu verir. Canlı veri ve ölçüm yapılmadan sensör değişmez.

Gaz belirli noktada tekliyor; ne demek?

Sensör pistinde o açıda aşınma olabilir. Canlı veride pedal yavaşça basılınca sıçrama görülür.

Yalnız sensör mü, kelebek gövdesi mi değişir?

Yeni araçlarda sensör kelebek gövdesiyle bütündür; gövde değişir. Her durumda temel ayar yapılır.

P0120 ile P2135 farkı ne?

P0120 tek kanalın devre arızasıdır. P2135 iki kanalın birbiriyle çeliştiğini söyler.

Sensör yapısı ve kanal sayısı araca göre değişir. Canlı veri testi yol gösterir; parçaya şemayla yapılan ölçüm karar verir.

Pozisyon sinyalini canlı veride izleyelim

Pedal yavaşça basılırken sinyalin kesintisiz artışı izlenir; sıçrama, donma ve delik anında görünür. 5 volt hattı ve fiş ölçülür.
