P0030 Arıza Kodu: O2 Isıtıcı Kontrol Devresi B1S1

P0030, 'HO2S Heater Control Circuit (Bank 1 Sensor 1)' — ön lambda sensörünün ısıtıcısını süren kontrol devresinde arıza demektir. 'P0135 ile aynı değil mi?' sorusu haklıdır; nüans şudur: P0030 ile P0135 tanım ve test kapsamı üretici/ECU uygulamasına göre örtüşebilir; sensör ısıtıcısı, besleme, kumanda hattı ve sürücü katı üretici şemasıyla birlikte değerlendirilmelidir.

Isıtıcı kontrolü nasıl çalışır?

Lambda ısıtıcısı sabit veya darbeli kumandayla sürülebilir; mimari, pinler ve ölçüm koşulları üretici şemasından doğrulanmalıdır. Bu yüzden devrede üç oyuncu vardır: ısıtıcı elemanı (sensör içinde), besleme+sinyal hattı ve beyindeki sürücü transistörü. P0030, bu üçlünün herhangi birinden gelebilir; ölçüm sırası da ona göre kurulur: eleman direnci → besleme varlığı → PWM sinyali.

Teşhis ve pratik notlar

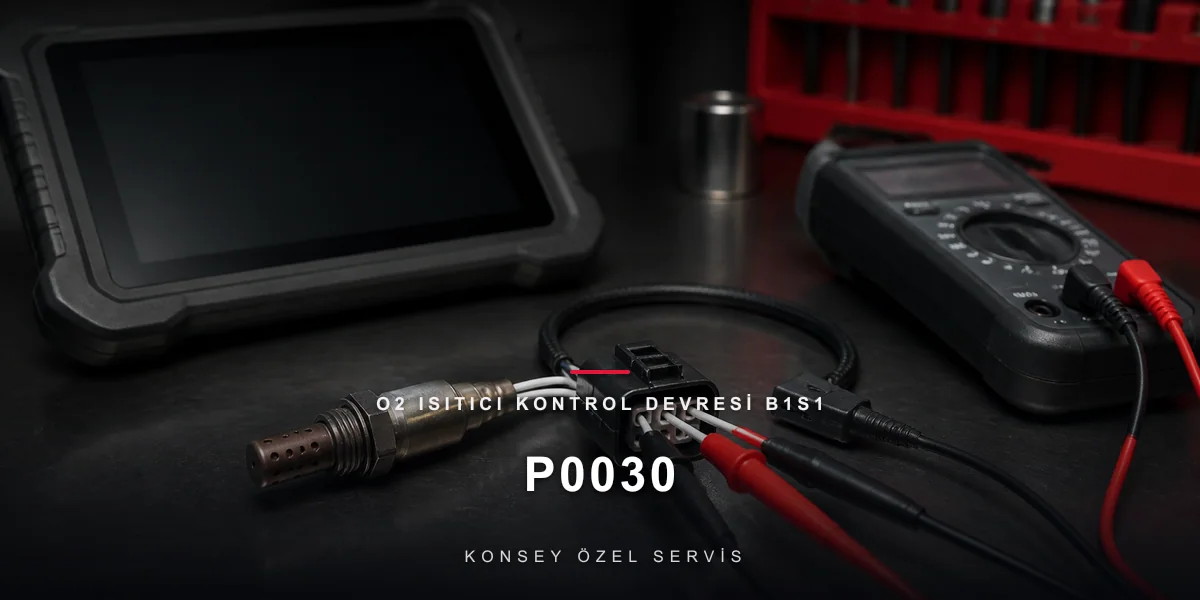

• Direnç: Isıtıcı uçları uygun ölçüm yöntemiyle üreticinin sıcaklık koşulundaki spesifikasyonuna göre kontrol edilir; açık devre sensör ısıtıcısı şüphesini güçlendirir ancak soket ve tesisat da doğrulanır (bkz. P0135)
• Besleme: Çoğu araçta kontak/ana röle üzerinden gelir — sigorta kontrolü bedava adımdır (sigorta rehberi)
• PWM: Kumanda sinyali üretici test planındaki koşullarda ve ECU devresine zarar vermeyecek uygun back-probe yöntemiyle teknisyen tarafından ölçülür; sinyal yokluğu hat ile sürücü katı ölçülmeden kesin kaynak göstermez
• Alt kodlar: Düşük/yüksek versiyonları için P0031/P0032 sayfamız — devrenin düşük/yüksek sinyal yönü hakkında ipucu verirler; kısa devrenin türü ölçümle doğrulanır

Konsey yaklaşımı

P0030'da sensör, besleme, kumanda hattı ve ECU sürücü katı üretici şemasına göre ölçülmelidir; parça değişimine yalnız kaynak doğrulandıktan sonra karar verilir.
