P0193: Ray Basınç Sensörü Sinyali Yüksek
E Eray Can Soylu · Konsey atölyesi
·
3 dk okuma
·
Yayın: 15 Eylül 2026 · Güncelleme: 21 Ekim 2026
Kısaca: P0193, yakıt rayındaki basınç sensörünün sinyal geriliminin üst sınırı aştığını söyler. Bu bir devre kodudur, rayda aşırı basınç olduğunu tek başına göstermez. Kopuk şase ve beslemeye kısa devre, sık bakılan nedenlerdendir. Üç tel şemayla ölçülmeden sensör değiştirilmez.

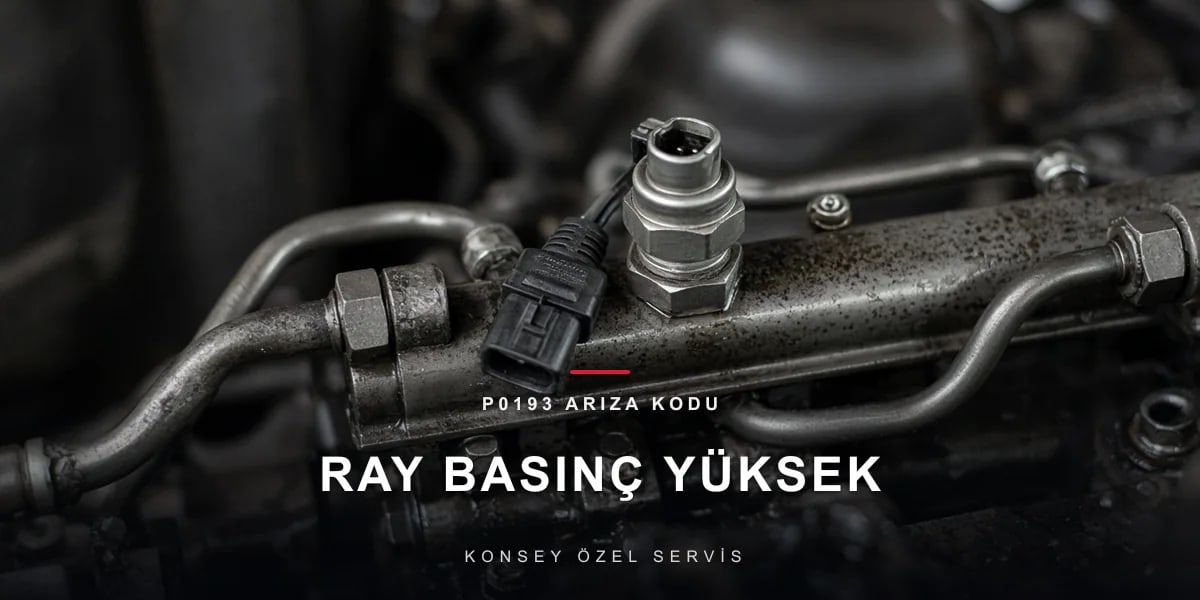

Common rail motorlarda yakıt, ortak bir boruda (ray) çok yüksek basınçta bekler. Rayın ucundaki sensör bu basıncı okur ve beyne gerilim olarak bildirir. P0193, bu gerilimin beklenen üst sınırı aştığını söyler. Aynı ailede genel devre kodu P0190, performans kodu P0191 ve dip kodu P0192 vardır.
Tavan sinyali, aşırı basınç değildir
Bu kod, sensörden gelen elektrik değerinin sınır dışı olduğunu anlatır. Rayda gerçekten aşırı basınç olduğu anlamına gelmez. Kablodaki bir kısa devre de sinyali tavana iter. Gerçek basınç sapmaları ayrı kodlarla izlenir. Basıncın yüksek kaldığı durum P0088, düşük kaldığı durum P0087 koduyla bildirilir.
Sinyali yukarı iten nedenler
| Bulgu | Olası neden | Ne ölçülür? |
|---|---|---|
| Sinyal sürekli üst sınırda | Sinyal telinin besleme teline kısa devresi | İki tel arası direnç |
| Sinyal üstte, besleme normal | Sensörün şase bağlantısı kopuk | Şase teli ve pimi |
| Kod titreşimde geliyor | Gevşek fiş ya da çıkık pim | Fiş kilidi ve pim oturması |
| Elektrik sağlam, kod duruyor | Sensörün iç arızası | Canlı veri ve karşılaştırma |
Üç telli bir sensörde şase koparsa çıkış yukarı kaçar. Sinyal teli kendi başına koparsa sonuç, beyin içindeki çekme devresine göre değişir. Bu davranış şemadan doğrulanır.
Yakıt hattında güvenlik
Rayda basınç motor durduktan sonra da bir süre kalır. Sensörü, rakorları ya da boruları evde gevşetmeyin. Fışkıran yakıt cilde işleyebilir ve yangın riski doğurur. Yakıt kokusu, ıslak boru ya da sis görürseniz motoru kapatın. Bu tabloda motor yeniden çalıştırılmaz, araç çekiciyle taşınır.
Beynin verdiği tepki
Ray sensörünün değeri, beynin yakıt miktarını hesaplarken kullandığı ana bilgilerden biridir. Bu bilgi bozulunca beyin yedek bir değerle çalışmaya geçer. Yedek değer güvenlidir ama motorun tam gücünü vermez.
Sinyal tavandaysa beyin rayda aşırı basınç var sanabilir. Kendini korumak için gücü kısar ya da motoru durdurur. Bazı araçlarda motor yeniden çalışmayı reddeder. Yanıp sönen lamba ya da beklenmedik stop varsa zorlamayın, araç sürülmez.
Tel tel ölçüm sırası
- Kodlar ve donmuş kayıt okunur, sinyal değeri not edilir.
- Sensörün fişi açılır, pimlerde yakıt filmi ve oksit aranır.
- Besleme teli, kontak açıkken şemadaki değere göre ölçülür.
- Şase teli, beyne kadar süreklilik için ölçülür.
- Sinyal teli, besleme teline kısa devre için kontrol edilir.
- Elektrik sağlamsa canlı veri, motor çalışırken izlenir.
Rayın basıncını ayarlayan valfin yüksek hat kodu için P0092 yazısına bakabilirsiniz.
Sensörü sökmeden karar
Ray sensörünün fişi motorun sıcak ve titreşimli bir yerindedir. Fişin kilidi zamanla gevşeyebilir, pimler yakıt buharıyla kirlenebilir. Bu yüzden ölçümden önce fiş gözle de incelenir. Kilit kırıksa fiş tam oturmaz ve kod ara ara geri döner.
Bu sensör, ray üzerinde sıkı bir bağlantıyla durur. Sökme ve takma işi, temizlik ve doğru sıkma ister. Bu yüzden sensöre dokunmadan önce elektrik tarafı bitirilir. Kablo sağlam ve sinyal hâlâ tavandaysa sensör ihtimali güçlenir. Sökme işi yalnız basınç güvenle düştükten sonra ve üretici yöntemiyle yapılır. Bu kod (P0193) için ne yaptığımızı kod okuma ve ölçüm sayfasında anlattık.
Teknik ayrıntı: ray basınç sensörü nasıl okur?
- Sensör, beyinden sabit bir besleme gerilimi alır ve kendi şasesini kullanır.
- Basınç arttıkça çıkış gerilimi yükselir, beyin bunu basınca çevirir.
- Çıkış, alt ve üst sınır arasında kalmalıdır, sınır dışı değer devre kodu üretir.
- Besleme değeri ve sınırlar motora göre değişir, şemadan doğrulanır.
Sık sorulan sorular
P0193 rayda basınç çok yüksek demek mi?
Hayır. Bu kod sinyalin tavanda kaldığını söyler. Gerçek basınç sapması ayrı kodlarla bildirilir.
P0193 ile P0192 farkı ne?
P0192 sinyalin dipte, P0193 tavanda kaldığını söyler. Aranacak kablo arızaları da bu yüzden farklıdır.
P0193 yanınca yolculuğa devam etmeli miyim?
Güç kısılmışsa güvenli yere çekilin. Stop, yanıp sönen lamba ya da yakıt kokusu varsa araç sürülmez.
Ray sensörünü yenilemek P0193'ü çözer mi?
Kablo ya da şase kopuksa olmaz. Ray sensörünün üç bağlantısı ölçülmeden yenisi takılmaz.
Sensörü kendim sökebilir miyim?
Önerilmez. Rayda basınç kalabilir. Ray tarafındaki söküm, basınç düştükten sonra eğitimli ustaya bırakılır.
P0193 için okuduklarınız genel bilgidir, aracı görmeden teşhis konmaz. Sensör tipi, besleme değeri ve pin dizilimi motora göre değişir. Doğru karar, şemaya göre yapılan ölçümden çıkar.
Ray sensörünün üç telini ölçelim
Besleme, şase ve sinyal şemaya göre ölçülür. Ray tarafına yalnız basınç güvenle düştükten sonra dokunulur.
