P0504: Fren Anahtarı A/B Çelişkisi

E Eray Can Soylu · Konsey atölyesi · 3 dk okuma · Yayın: 8 Temmuz 2026 · Güncelleme: 1 Kasım 2026

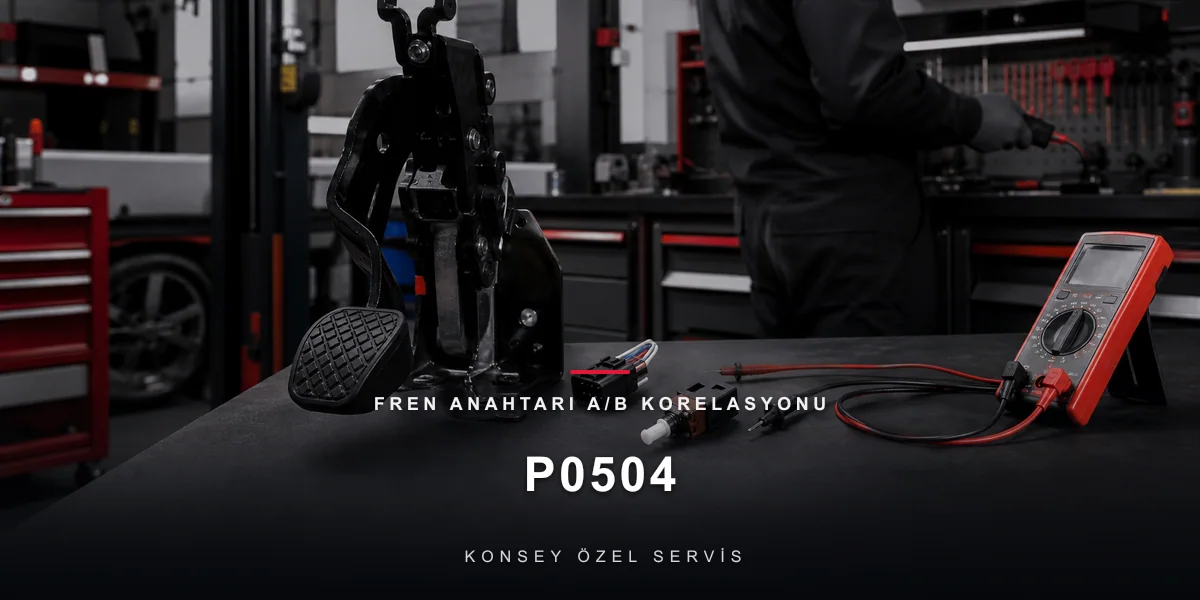

P0504: Fren Anahtarı A/B Çelişkisi için Konsey Özel Servis görseli
Kısaca: P0504, fren pedalındaki anahtarın iki sinyalinin birbiriyle çeliştiğini söyler. Modern fren müşiri çift kanallıdır; biri basışta kapanır, diğeri açılır. Beyin ikisini çapraz doğrular; tek kontağın arızası "fren yapılıyor mu" yanılgısı üretmesin diye. Çelişkide hız sabitleyici açılmaz, stop lambası tuhaflaşır, vites P'den çıkmayabilir. Teşhis iki kanalı yan yana izlemektir.

Fren pedalının üstündeki anahtar (fren müşiri) yeni araçlarda çift kanallıdır: biri pedala basınca kapanır, diğeri açılır. Zıt karakterli iki tanık gibidir. Motor beyni ikisini çapraz doğrular; böylece tek bir kontağın arızası "fren yapılıyor" ya da "yapılmıyor" yanılgısı üretemez. P0504, bu iki tanığın birbiriyle çeliştiğini söyler. Gaz pedalındaki çift tanık felsefesinin (P2138) fren versiyonudur.

Çelişkinin sonuçları

Sistem Ne olur?
Hız sabitleyiciİptal güvencesini doğrulayamayınca hiç açılmaz (hız sabitleyici devre dışı)
Stop lambalarıKanallardan biri lambaları da sürüyorsa yanık kalma ya da yanmama (fren lambası yanık kalıyor)
Otomatik vitesP'den çıkış kilidi ve fren şartlı start huysuzlanır (vites P konumunda kilitli)
ESP ve yokuş desteğiFren niyeti bulanınca destek sistemleri temkinlileşir
Start-stopDurma ve kalkış kararı bozulur

Teşhis: iki kanalı seyret

Canlı veride iki fren sinyali yan yana açılır; pedal yavaşça basılır. Sağlıklı sistemde ikisi aynı anda, zıt yönde değişir. Desenler konuşur:

Desen Anlamı
Biri hiç değişmiyorO kanalın kontağı ya da hattı ölü
İkisi farklı pedal noktasında değişiyorMüşir ayarı kaçık; pedal boşluğu
Titreyerek değişenYaylanan yorgun kontak
İkisi de doğru ama kod varHat, fiş ya da beyin girişi

Neden bozulur?

  1. Ayar: Müşir pedal koluna belli mesafede durur. Aşınan pedal lastiği, yuvasında dönen müşir ya da pedal bölgesinde yapılan bir iş ayarı bozar.
  2. Kontak yorgunluğu: Milyonlarca basış; kontaklardan biri önce yaşlanır.
  3. Fiş ve kablo: Pedal bölgesindeki fiş ayakla itilir, nem alır.
  4. Yanlış kurulum: Bazı müşirler takılırken pedal pozisyonuyla "kurulur"; tek kullanımlık ayardır. Yanlış kurulum yeni parçayla aynı kodu getirir.

Müşir çoğu araçta tek gövdede çift kontaktır; çözüm genelde ayarlı yeni müşirdir. Devrenin genel arızası için P0571 yazısına bakabilirsiniz. P0504 kodu için önce elektronik arıza teşhisi, ardından süspansiyon servisi sayfasına bakabilirsiniz.

Serviste sıra

  1. Stop lambaları gözlenir; pedala basınca ve bırakınca davranışı not edilir.
  2. Canlı veride iki kanal izlenir; desen tabloyla karşılaştırılır.
  3. Müşir ayarı kontrol edilir.
  4. Fiş, kablo, besleme ve şase ölçülür.
  5. Müşir değişiyorsa üretici kurulum yöntemi uygulanır; bazı araçlarda beyne tanıtma yapılır.
  6. Hız sabitleyici ve vites kilidi test edilir.

Güvenlik

Stop lambaları çalışmıyor ya da sürekli yanıksa arkadan çarpılma riski vardır. Hız sabitleyici frenle iptal olmuyorsa kullanmayın. Güvenli yerde durun ve kısa sürede baktırın.

Kendiniz neye bakabilirsiniz?

Birkaç basit gözlem, ustaya iyi bir ipucu verir. Bunlar için alet gerekmez.

  • Araç dururken birinden frene basmasını isteyin. Arkadan stop lambalarına bakın; basınca yanmalı, bırakınca sönmeli.
  • Pedalın üst kısmına bakın. Müşire değen küçük lastik parça yerinde mi?
  • Paspas pedalın altına girmiş mi? Pedal tam geri gelmezse müşir yarım basılı kalabilir.

Bu bakışlar sorunu çözmez; yalnız teşhise yön verir. Pedal bölgesindeki fişi ya da müşiri kendiniz sökmeyin. Kurulumlu müşir yerinden oynarsa ayarı bozulur. Stop lambaları yanlış davranıyorsa aracı trafiğe çıkarmayın.

Atölye notu: çift kanal müşir
  • Kanallar zıt mantıklıdır (biri NO, biri NC); canlı veride geçiş sırası ve gecikmesi izlenir, birkaç milimetrelik fark kod üretir.
  • Kurulumlu müşirde (self-adjusting) parça pedal tam basılıyken takılır ve pedal bırakılırken kendini ayarlar; tekrar sökülürse yeniden kurulamaz.
  • Stop lambası devresi ayrı sigortadan beslenebilir; sigorta arızası tek kanalı etkiler ve çelişki gibi görünür.
  • Hız sabitleyici ve şanzıman beyni fren bilgisini CAN üzerinden alabilir; motor beyni dışındaki modüllerde de kod aranır.

Sık sorulan sorular

P0504 ne demek?

Fren müşirinin iki sinyalinin çeliştiğini söyler. Beyin, fren yapılıp yapılmadığından emin olamaz.

P0504 varken araç kullanılır mı?

Stop lambaları düzgünse kısa süre kullanılabilir. Lambalar yanlış davranıyorsa kullanmayın.

Hız sabitleyici neden çalışmıyor?

Sistem, frene basınca iptal olup olmayacağını bilemez ve kendini kapatır. Müşir onarılınca döner.

P0504 kesin müşir değişimi mi demek?

Hayır. Ayar, fiş, kablo ve sigorta aynı kodu verir. İki kanal izlenmeden müşir değiştirilmez.

Yeni müşir taktım, kod geri geldi; neden?

Kurulumlu müşir yanlış takılmış ya da ayar bozuk olabilir. Üretici kurulum yöntemi tekrar uygulanır.

Ampul mü, müşir mi nasıl ayrılır?

Tek lamba yanmıyorsa önce o lamba ya da soketi düşünülür. Hiçbiri yanmıyorsa ya da hep yanıyorsa sigorta ve müşir öne çıkar. Ayrımı serviste ölçüm yapar.

Müşir tipi, kanal mantığı ve kurulum yöntemi araca göre değişir. Buradaki desen tablosu yol gösterir; karar canlı veriyle verilir.
